Разработка технических средств для бесконтактного измерения, регистрации и контроля уровня жидкости и положения границы донных осадков в технологических емкостях
         Достигнутые результаты:

       Выполнение разработки и проведение предварительных испытаний опытного образца комплекса технических средств контроля наполнения "Уровень-01" (КТС "Уровень-01"), предназначенного для бесконтактного измерения, регистрации и контроля уровня жидкости и положения границы раздела сред разной плотности в жидкой среде, в том числе донных осадков в хранилищах жидких радиоактивных отходов и на других объектах, связанных со сбором, с хранением и переработкой концентрированных водных солесодержащих растворов.

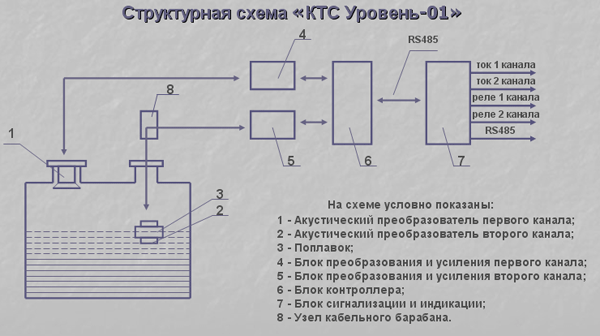

      В КТС "Уровень-01" предусмотрены два измерительных канала. Первый канал обеспечивает измерение уровня водной (жидкой) среды в емкости при помощи акустического преобразователя, стационарно закрепленного в верхней ее части, а второй канал производит измерение положения границы раздела сред разной плотности в жидкой среде при помощи акустического преобразователя, удерживаемого на поверхности водной (жидкой) среды специальным поплавком.




      Электрические соединения акустических преобразователей с соответствующими блоками преобразования и усиления осуществляются при помощи кабелей, входящих в состав конструкций акустических преобразователей на основе типового технического решения.
      Особенность конструкции кабеля акустического преобразователя второго канала заключается в наличии сплошной фторопластовой оболочки с кевларовым упрочнением, благодаря чему обеспечивается необходимая химическая стойкость, а также прочность кабеля при использовании его в качестве троса с намоткой на кабельный барабан.
      Узел кабельного барабана обеспечивает передачу прецизионных аналоговых сигналов по линии связи между акустическим преобразователем второго канала и соответствующим блоком преобразования и усиления, как при неподвижном состоянии кабельного барабана, так и при его вращении.
       Управление работой измерительных каналов и обработку измерительной информации осуществляет блок контроллера, который обменивается данными с блоком сигнализации и индикации по интерфейсу RS-485.
       Электронный регистратор блока сигнализации и индикации позволяет вести непрерывную регистрацию измеренных значений с циклическим способом заполнения памяти.
      При наличии связи с ЭВМ верхнего уровня существует возможность просматривать данные архива с большей детализацией, а также обеспечивать построение эхограмм сигналов на экране монитора.
      КТС "Уровень-01" обеспечивает возможность работы в сети RS-485 по стандартным протоколам ModBus-RTU, ModBus-ASCII.
      Конфигурирование КТС "Уровень-01" осуществляется с помощью персонального компьютера и соответствующего программного обеспечения.
